作为欧洲著名的三维造型软件，ThinkDesign以其强大、简便、灵活的功能特性，赢得了世界各地众多用户的喜爱。落户中国后，又迅速在国内蔓延开来。ThinkDesign 2009.1在用户界面、硬件设备支持、系统安全、核心性能等方面均做出了较大改进，更加适合中国用户的需求。
ThinkDesign广泛适用于工业造型设计、通用机械设计、专业模具设计以及逆向工程等领域。下面结合具体实例，向大家介绍一下ThinkDesign在大型装配体的管理、以及一般机械零件的设计方面的应用。
_isef.jpg)

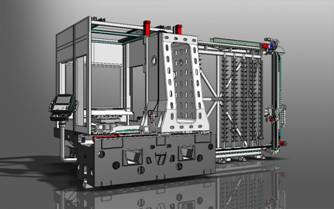

图1 数控铣床
一、大型装配体的管理
ThinkDesign提供了许多管理大型装配体的方法与手段：快速的导航与定位、简化表示、零部件的替换、干涉检测等。
1、可视标签

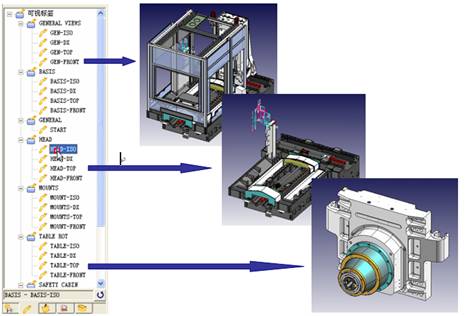

如图2所示，可以通过“可视标签”快速的导航与定位，方便迅速的在产品的不同状态之间切换。
图2 导航与定位
2、注解
ThinkDesign可以在产品的不同部位插入注解，将您的设计思路、审核意见等写入注释。既可以直接在注释的参数框内输入文字，也可以插入一个文本或链接。例如，可以将产品共性的要求放在一个文本中，在需要注意的地方插入注释，而对于公司的整体性要求则可以放在公司的内部网页上。
图3 注解
3、爆炸装配体
ThinkDesign可以方便的创建爆炸体，展示产品结构，也可以回放装配体的分解与装配过程。
图4 爆炸装配体
二、一般机械零件的创建
下面以机床主轴为例，简要介绍一下在ThinkDesign中进行一般机械零件设计的流程。
图5 主轴
1、草绘
1）单击
按钮，切换到2D草绘环境。

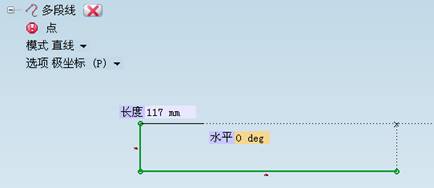

2）利用“多段线”命令绘制草图。绘制过程中可以定量输入线段的长度与角度。也可不顾及具体尺寸而先大致绘制草图形状，然后标注尺寸，精确调整草图。
图6 绘制草图

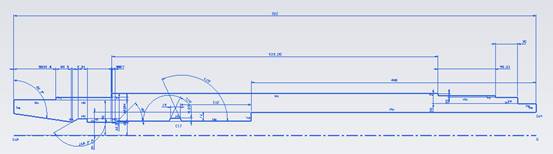

3）使用各种绘图命令完成整个草图的绘制，完成后的结果如图7所示。
图7 完成后的草图
2、创建旋转实体
选择刚刚草绘的草图，单击“旋转实体”命令，图形区将出现实体的预览，单击“确定”按钮完成实体创建，如图8所示。
图8 选择实体
3、添加孔特征

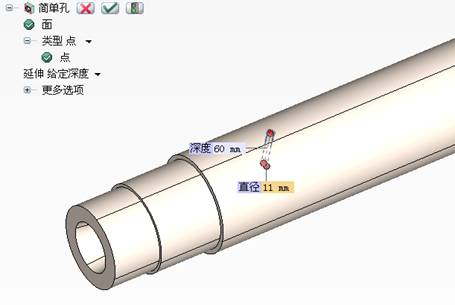

单击“简单孔”命令，在主轴表面选择一个期望的点，在主轴壁上添加一个孔特征。如图9所示。
图9 添加盲孔
4、调整工作平面
工作平面是ThinkDesign的草绘基础，在不同位置创建特征时需要调整工作平面的位置。单击“W”键可以控制工作平面的显示，单击“Q”键可以切换工作平面的状态。
单击“Q”键，此时工作平面如图10所示，这时可以通过拖动工作平面上的红色坐标系的箭头来调整移动的方向与位移量，通过拖动弧线可以调整工作平面的角度。
图10 调整工作平面
5、其它特征的创建

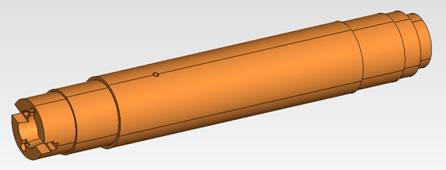

通过调整工作平面的位置、草绘草图可以继续向主轴添加特征。螺纹可以使用成型孔命令创建。最后完成的作品如图11所示。
图11 完后的主轴
6、ISM技术
ISM技术即交互建模技术，是ThinkDesign一项非常有特色的功能，它可以直接修改实体模型，而不必考虑其建模过程。本例中，在设计后期需要把主轴左端的螺纹沉槽删除，可以使用传统的参数化修改手段，先修改草图，然后模型会自动更新，也可以使用ISM技术直接删除不想要的结构。

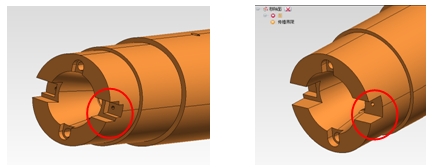

如图12所示，沉槽的删除是通过ISM技术的“移除面”命令完成。
图12 删除面

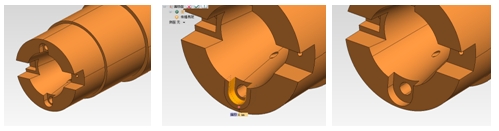

又如，半圆形沉槽需要扩大一些，也可以通过ISM技术来实现。如图13所示，从左至右显示的是对半圆形沉槽的处理过程。
图13 偏移面
7、 创建工程图

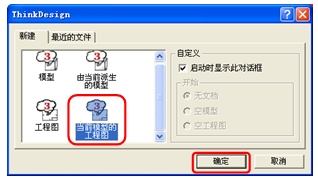

1）单击标准工具栏上的“新建”按钮，或单击菜单命令“文件”/“打开”，在弹出的对话框中选“当前模型的工程图”，如图14所示。
图14 新建对话框

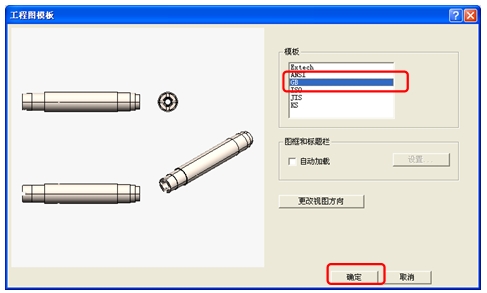

2）单击“确定”按钮，弹出“工程图模板”对话框，如图15所示，在“模板”选项区选择“GB”，单击“确定”按钮，系统会切换到工程图环境。
图15 工程图模板对话框
3）在工程图环境下，选择“插入”/“图框和标题栏”，在图形区左上角将出现如图16所示命令选项列表，按图16所示设置“尺寸”、“方向”、“比例”及“标题栏”。
4）单击“确定”按钮，在图形区将出现如图17所示工程图。
下面可继续添加尺寸、粗糙度、形位公差、注释等内容，由于篇幅所限，不再赘述。
图16 图框和标题栏命令列表
图17 上盖工程图
三、总结
前面介绍了ThinkDesign对于大型装配体的管理以及一个机械零件的大致设计流程。ThinkDesign具有丰富的建模手段，在本例中使用了ISM技术，它是一种有别于传统的修改方式，使得模型的修改更加直观，尤其适用于无参模型的修改。除此之外。ThinkDesign还具有智能对象、GSM技术等高效的建模手段，这一切都是为提高用户的工作效率而提出的。
